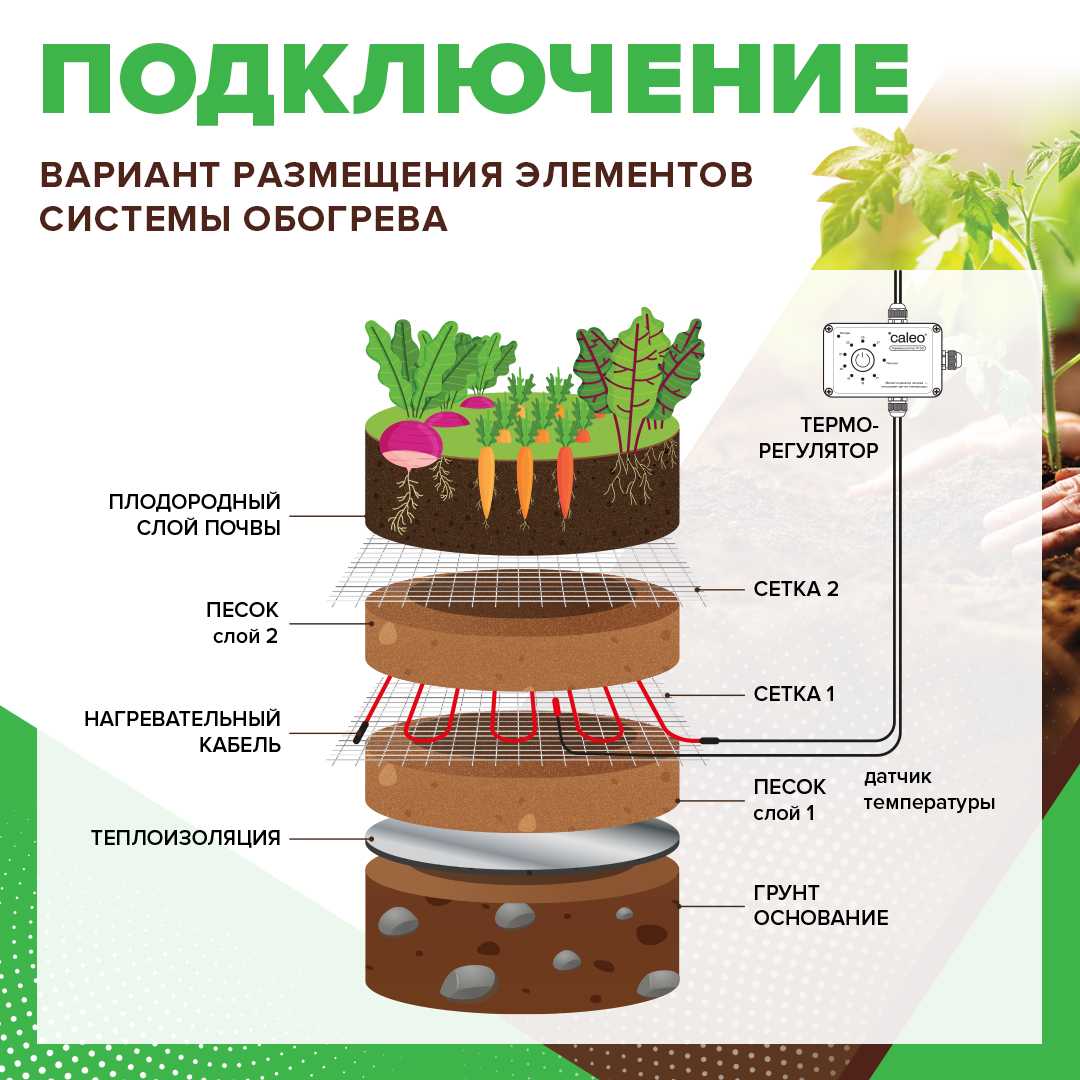

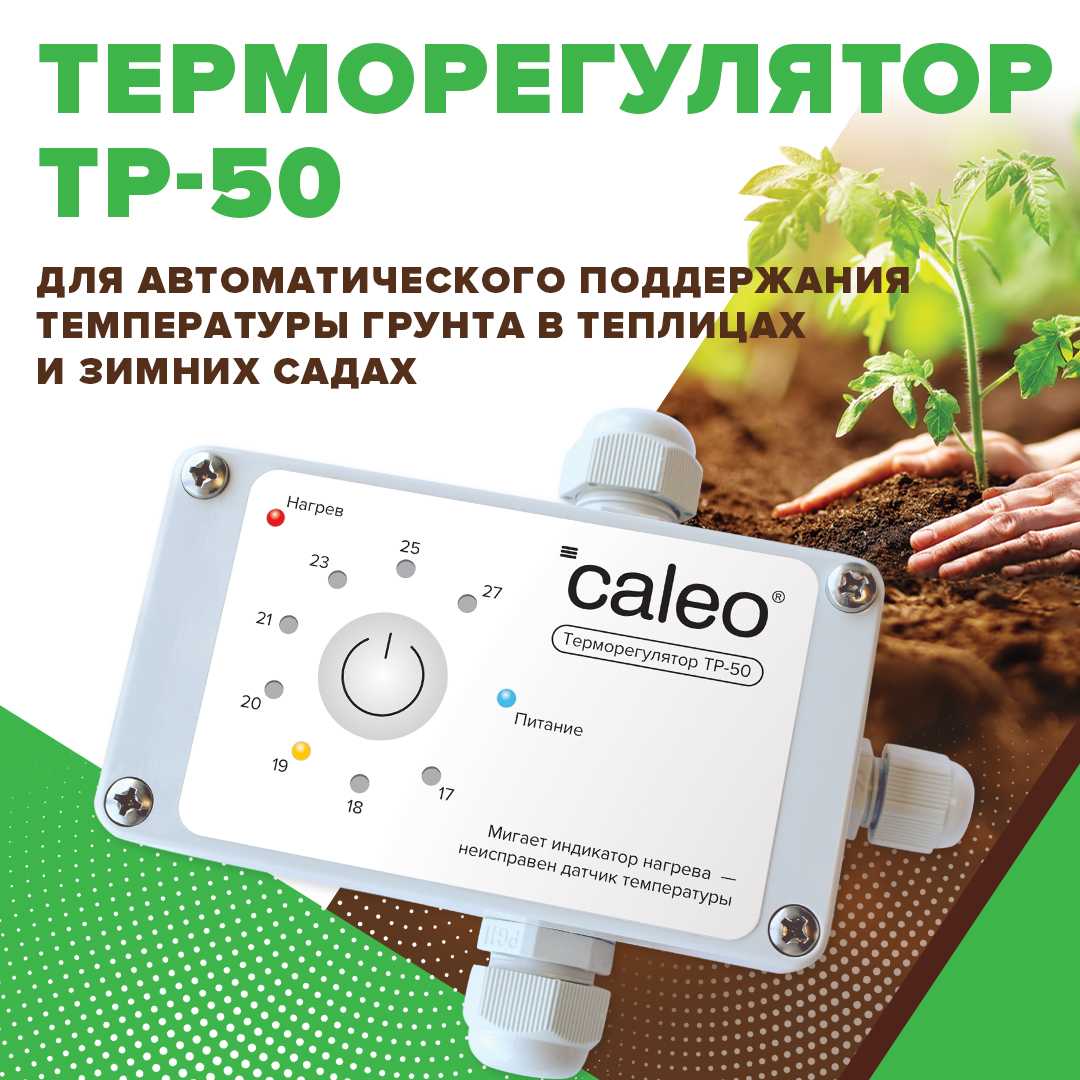

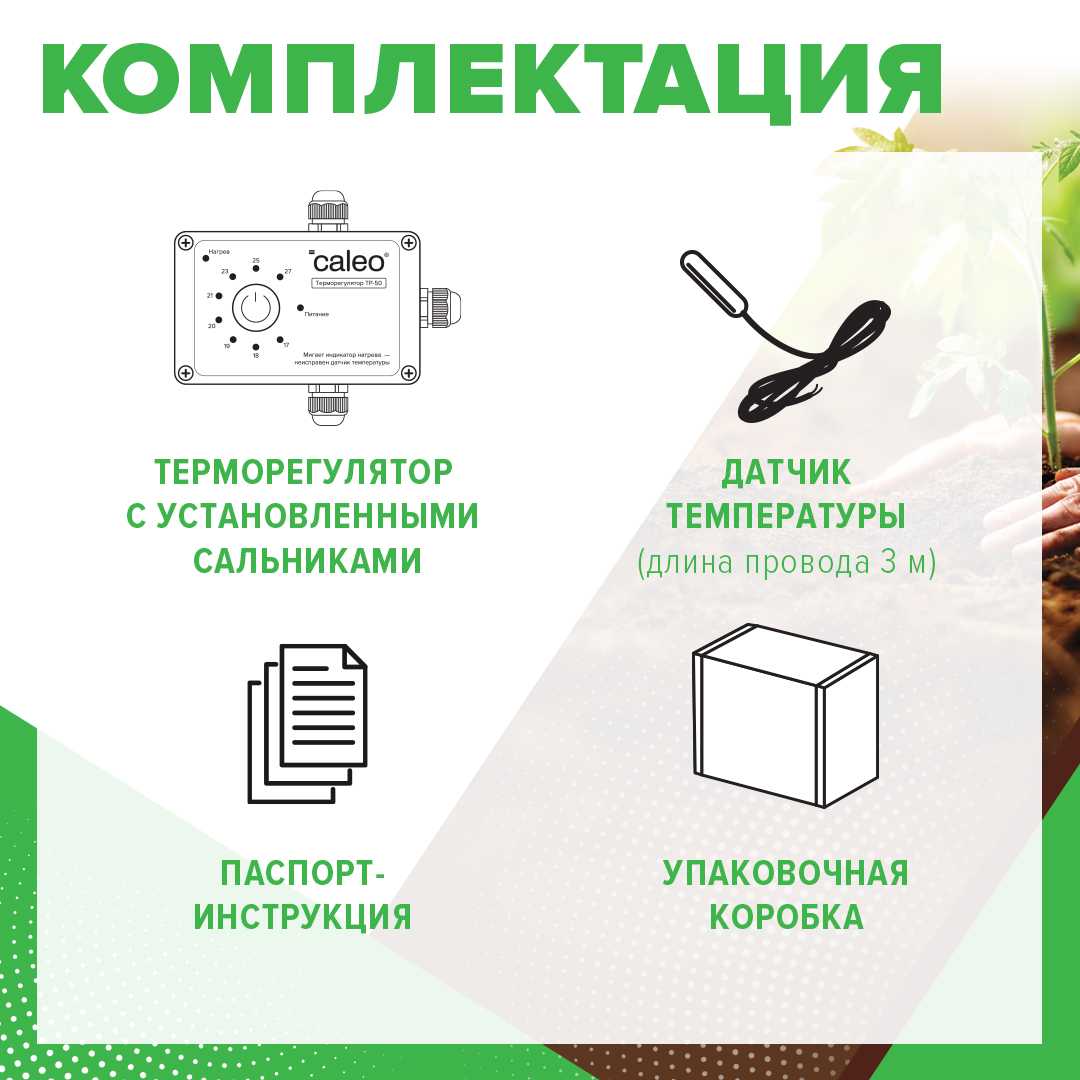

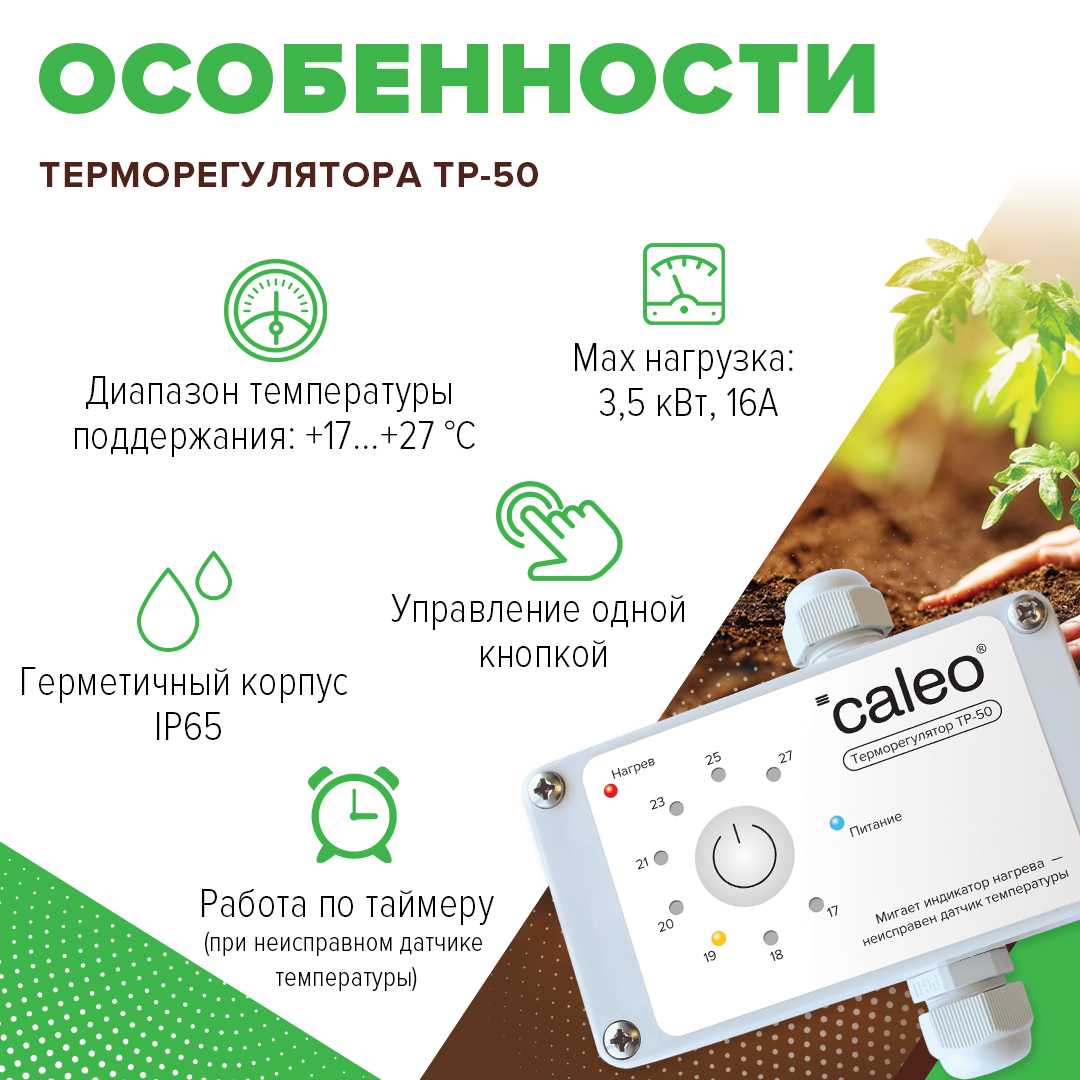

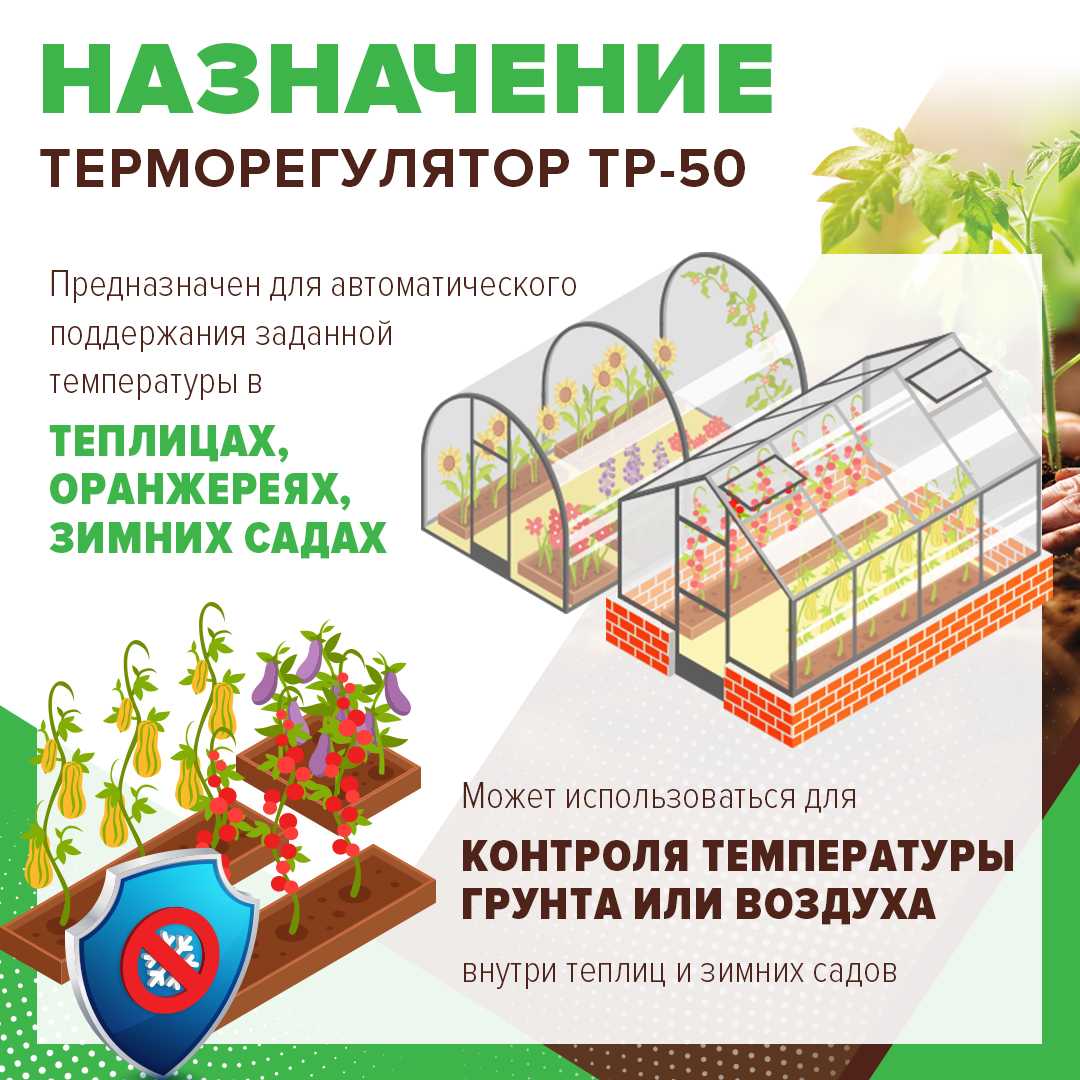

Терморегулятор ТР-50 для обогрева грунта

Состав комплекта xLayder Pipe
• Нагревательная секция из саморегулируемого кабеля с силовым кабелем длиной 3 м и вилкой.
• Паспорт изделия с рекомендациями по подбору и монтажу.

Пример применения xLayder Pipe для обогрева труб
Монтаж греющего кабеля на трубу проводится при температуре не ниже 5 °С. Во избежание механических повреждений нагревательной секции монтаж необходимо осуществлять на очищенную поверхность: без острых углов и кромок, очищенную от грязи и ржавчины, капель от сварки, брызг цемента или других веществ, которые могли бы повредить нагревательную секцию. Нагревательная секция не должна подвергаться механическим нагрузкам, растяжению и скручиванию в продольной плоскости в процессе монтажа и эксплуатации. При монтаже и эксплуатации нагревательной секции кабель не должен изгибаться на радиус меньший, чем указан в технических характеристиках настоящего документа или паспорта изделия.
Крепление нагревательной секции на трубу осуществляется параллельно, с помощью алюминиевого скотча или хомутов. Для увеличения площади теплоотдачи рекомендуется проклеить нагревательную секцию алюминиевой лентой по всей длине. После этого на трубу монтируется теплоизоляция, которая поможет избежать теплопотерь.

Основные этапы монтажа:
• Зафиксируйте кабель на трубе при помощи алюминиевого скотча.
• Проклейте кабель алюминиевой лентой, для лучшего распределения тепла по трубе.
• При необходимости дополнительной экономии электроэнергии установите терморегулятор.
• с датчиком температуры трубы (терморегулятор в комплект xLayder Pipe не входит и приобретается отдельно).
• Смонтируйте на трубу теплоизоляцию.

Состав комплекта xLayder Pipe
• Нагревательная секция из саморегулируемого кабеля с силовым кабелем длиной 3 м и вилкой.
• Паспорт изделия с рекомендациями по подбору и монтажу.

Пример применения xLayder Pipe для обогрева труб
Монтаж греющего кабеля на трубу проводится при температуре не ниже 5 °С.
Во избежание механических повреждений нагревательной секции монтаж необходимо осуществлять на очищенную поверхность: без острых углов и кромок, очищенную от грязи и ржавчины, капель от сварки, брызг цемента или других веществ, которые могли бы повредить нагревательную секцию. Нагревательная секция не должна подвергаться механическим нагрузкам, растяжению и скручиванию в продольной плоскости в процессе монтажа и эксплуатации. При монтаже и эксплуатации нагревательной секции кабель не должен изгибаться на радиус меньший, чем указан в технических характеристиках настоящего документа или паспорта изделия. Крепление нагревательной секции на трубу осуществляется параллельно, с помощью алюминиевого скотча или хомутов. Для увеличения площади теплоотдачи рекомендуется проклеить нагревательную секцию алюминиевой лентой по всей длине. После этого на трубу монтируется теплоизоляция, которая поможет избежать теплопотерь.

Основные этапы монтажа:
• Зафиксируйте кабель на трубе при помощи алюминиевого скотча.
• Проклейте кабель алюминиевой лентой, для лучшего распределения тепла по трубе.
• При необходимости дополнительной экономии электроэнергии установите терморегулятор.
• с датчиком температуры трубы (терморегулятор в комплект xLayder Pipe не входит и приобретается отдельно).
• Смонтируйте на трубу теплоизоляцию.

Состав комплекта xLayder Pipe внутрь трубы
• Нагревательная секция, состоящая из саморегулируемого кабеля EHL 16 Вт, муфты для ввода нагревательного кабеля внутрь трубы, силового кабеля длиной 3 м и вилки.
• Паспорт изделия с рекомендациями по подбору и монтажу.

Состав муфты, предустановленной на нагревательной секции xLayder Pipe
1. Сальниковый узел с внешней резьбой 1/2”;
2. Втулка уплотнителя с внешней резьбой 1/2”;
3. Латунные шайбы (2 шт.);
4. Уплотнитель;
5. Футорка переходная с 1/2” на 3/4”.

Пример монтажа секции в уже смонтированную трубу
Монтаж греющего кабеля внутри трубы проводится при температуре не ниже 5 °С.
Во избежание механических повреждений нагревательной секции монтаж необходимо осуществлять на очищенную поверхность: без острых углов и кромок, очищенную от грязи и ржавчины, капель от сварки, брызг цемента или других веществ, которые могли бы повредить нагревательную секцию. Нагревательная секция не должна подвергаться механическим нагрузкам, растяжению и скручиванию в продольной плоскости в процессе монтажа и эксплуатации. При монтаже и эксплуатации нагревательной секции кабель не должен изгибаться на радиус меньший, чем указан в технических характеристиках настоящего документа или паспорта изделия.
Ввод кабеля в трубу производится через резьбовой тройник 90° или 45° (см. схему 1, 2 или 3). Ниже приведены схемы предустановленной муфты и три варианта ввода кабеля в трубу, исключающие его повреждение при монтаже.

Последовательность монтажа нагревательной секции в трубу
• Установите на трубу тройник соответствующего размера.
• Сальниковый узел (1) имеет наружнюю резьбу 1/2”. При необходимости смонтировать нагревательную секцию в тройник диаметром 3/4” следует использовать футорку (5) с 1/2” на 3/4” (входит в комплект). В случае монтажа на трубы большего диаметра, футорка необходимого размера приобретается отдельно.
• Перед установкой кабеля в трубу раскрутите муфту на составляющие (схема 1), чтобы муфта свободно двигалась по кабелю.
• Установите на тройник сальниковый узел (1) (для труб диаметром 1/2’’) или сначала футорку (5), а затем сальниковый узел (для труб диаметром 3/4’’ и более).
• Аккуратно заведите греющий кабель в трубу, чтобы резьба не повредила покрытие греющего кабеля. При необходимости резьбу можно прикрыть скотчем.
• Соберите сальниковый узел, затянув втулку уплотнителя (2) так, чтобы почувствовать сопротивление при затяжке. Подайте воду в систему для проверки герметичности соединений. И в случае необходимости подтяните втулку уплотнителя.
• Включите и протестируйте систему.
